Các ký hiệu trên đồng hồ vạn năng và giải thích ý nghĩa

Đồng hồ vạn năng là thiết bị đo điện khá phổ biến trên thị trường hiện nay. Mặc dù vậy, vẫn còn nhiều người còn chưa hiểu rõ về các biểu tượng, ký hiệu của nó. Những kiến thức dưới đây sẽ giải thích cho bạn hiểu rõ hơn về các ký hiệu của đồng hồ vạn năng có ý nghĩa như thế nào?

Ý nghĩa các ký hiệu của đồng hồ vạn năng số

Đối với bạn sử dụng đồng hồ vạn năng điện tử sẽ cần tham khảo rất nhiều thông tin ký hiệu để sử dụng đúng các. Các ký hiệu trên đồng hồ vạn năng đều mang một chức năng và ý nghĩa tương ứng của nó. Vì vậy, bạn cần phải tìm hiểu chi tiết ký hiệu đồng hồ vạn năng để biết cách sử dụng và xử lý trong quá trình đo lượng điện năng.

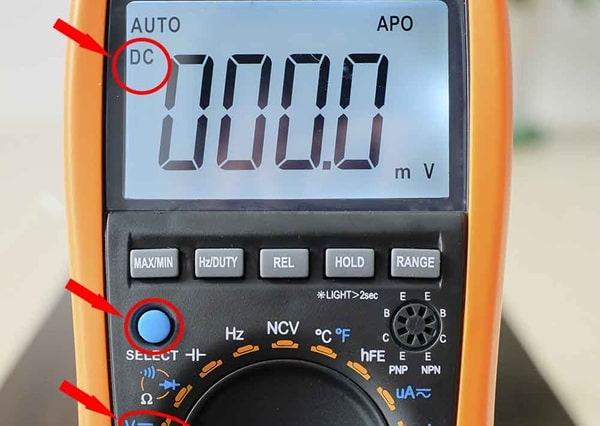

Ký hiệu trên màn hình đồng hồ vạn năng điện tử

Đầu tiên, bạn sẽ cần nắm được những ký hiệu đồng hồ vạn năng điện tử ở phần màn hình. Điều này sẽ giúp bạn đọc các kết quả đo chính xác.

• Hiển thị số đo: Kết quả đo thường được hiển thị với 4 chữ số, giúp người dùng dễ quan sát và đọc giá trị chính xác.
• Báo dung lượng pin: Thiết bị thường có vạch báo pin trên màn hình để người dùng biết khi nào cần sạc hoặc thay pin, tránh gián đoạn khi sử dụng.
• Biểu tượng chức năng đo: Khi chọn chế độ đo, màn hình sẽ hiển thị biểu tượng tương ứng như DCV (điện áp một chiều), ACV (điện áp xoay chiều), Ω (điện trở)... giúp nhận biết nhanh chóng.
• Hiển thị giá trị đo đặc biệt: Một số model còn có tính năng hiển thị giá trị lớn nhất (MAX), nhỏ nhất (MIN) hoặc trung bình (AVG) trong quá trình đo, hỗ trợ phân tích chính xác hơn.
• Nút Hold: Có chức năng lưu giữ lại kết quả đang đo để người dùng dễ dàng quan sát và ghi chép lại dữ liệu.

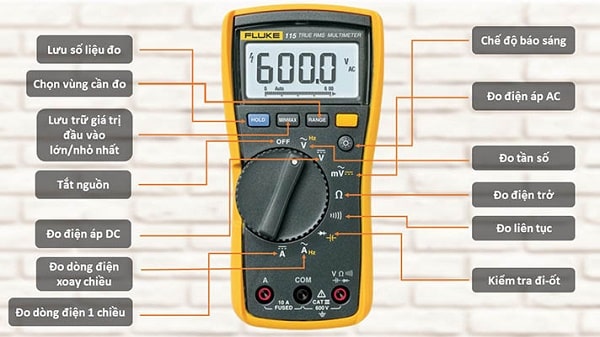

Ý nghĩa các ký hiệu trên đồng hồ đo điện về thang đo điện

Tiếp theo, dù bạn dùng đồng hồ vạn năng Hioki hay Kyoritsu, Sanwa đều có phần các thang đo điện. Tùy thuộc từng model sẽ có các thang đo khác nhau.

Dưới đây là các ký hiệu trên đồng hồ vạn năng về thang đo điện để bạn có thể tham khảo.

• Nút On/Off: Bật hoặc tắt thiết bị.
• Thang đo V~: Đo điện áp xoay chiều (AC).
• Thang đo V–: Đo điện áp một chiều (DC).
• Thang đo A–: Đo dòng điện một chiều.
• Thang đo A~: Đo dòng điện xoay chiều.
• Thang đo Ω: Đo điện trở.
• Thang đo Diode (ký hiệu hình điốt): Kiểm tra diode.
• Thang đo C (tụ điện): Đo điện dung.
• Thang đo Hz (kèm biểu tượng sóng): Đo tần số.
• Thang đo °C/°F: Đo nhiệt độ theo độ C hoặc F.
• Thang đo mV~: Đo điện áp xoay chiều thấp (millivolts).
• Thang đo mV–: Đo điện áp một chiều nhỏ.
• Thang đo mA~: Đo dòng điện xoay chiều thấp (miliampe).

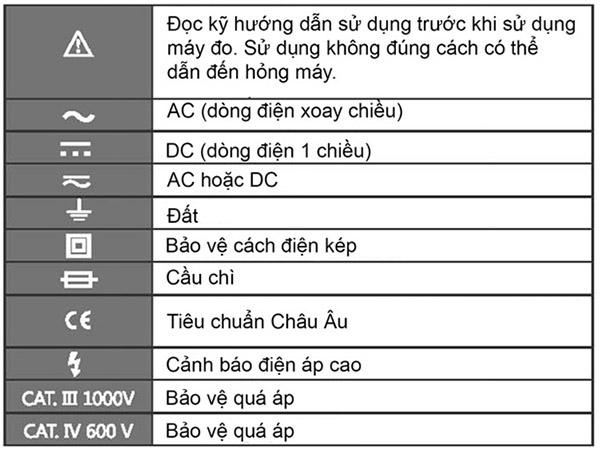

Bảng cũng có thể tham khảo thêm bảng ký hiệu của đồng hồ vạn năng để hiểu thêm về các thang đo điện. Điều này đảm bảo khi đo sẽ chọn đúng thang đo, tránh nhầm thang đo có thể gây chập cháy cho đồng hồ vom.

Ký hiệu của đồng hồ vạn năng - Các nút chức năng

Các sản phẩm đồng hồ vom hiện số sẽ có nhiều tính năng đa dạng và hiện đại hơn so với đồng hồ kim.  Thông thường, các nút chức năng được bố trí ngay dưới màn hình, phía trên vòng xoay chọn chế độ đo. Khi sử dụng, biểu tượng tương ứng sẽ hiển thị trên màn hình giúp người dùng nhận biết dễ dàng.

Dưới đây là ý nghĩa các nút thường gặp:

• Hold (H): Giữ nguyên giá trị đo trên màn hình để tiện theo dõi.
• Range: Chọn thang đo thủ công thay vì để máy tự động.
• Rel: Thiết lập giá trị tham chiếu để so sánh kết quả đo.
• Max/Min: Hiển thị giá trị lớn nhất hoặc nhỏ nhất trong quá trình đo.
• Biểu tượng đèn: Bật/tắt đèn nền màn hình, hữu ích khi làm việc trong môi trường thiếu sáng.

Ngoài ra, các model cao cấp có thể tích hợp thêm nhiều nút chức năng khác để mở rộng khả năng đo lường và hỗ trợ người dùng hiệu quả hơn. Trên các dòng đồng hồ vạn năng cao cấp của Hioki, Fluke, Kyoritsu sẽ có nhiều nút chức năng khác nhau để phục vụ cho công việc. Bạn nên tham khảo kỹ hướng dẫn sử dụng để thực hiện đo đúng kỹ thuật.

Xem thêm: Cấu tạo và nguyên lý làm việc của đồng hồ vạn năng đầy đủ và chi tiết

Ý nghĩa ký hiệu của đồng hồ vạn năng kim

Tiếp theo, dòng đồng hồ vạn năng kim cũng là thiết bị đo được dùng phổ biến hiện nay. Với dòng đồng hồ này sẽ có ít ký hiệu trên đồng hồ vạn năng so với dòng điện tử. Các đồng hồ VOM kim hiện nay thường tích hợp đầy đủ các chức năng đo cơ bản như trên, đáp ứng nhu cầu đo điện thông dụng.

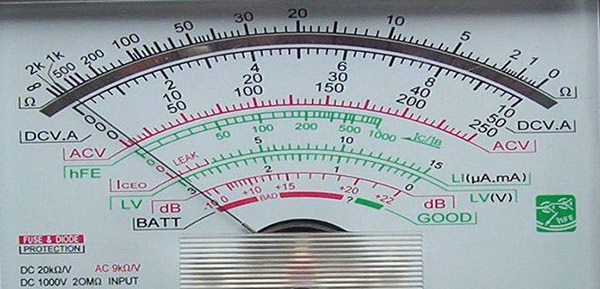

Ý nghĩa của màn hình đồng hồ vạn năng kim

Đồng hồ vạn năng kim (VOM kim) sử dụng màn hình dạng analog, được chia thành các vạch theo hình vòng cung. Kết quả đo được xác định tại vị trí kim chỉ dừng lại.

Trên màn hình có nhiều thang chia, đi kèm các ký hiệu như:

• Thang kết quả DCV, DCA: Điện áp và dòng điện một chiều
• Thang kết quả ACV, ACA: Điện áp và dòng điện xoay chiều
• Thang kết quả Ω: Điện trở
• hFE: Hệ số khuếch đại dòng của transistor

Ý nghĩa thang đo điện trên đồng hồ vom kim

Tương tự như đồng hồ vom số, đối với đồng hồ kim sẽ cũng có các chức đo điện cơ bản như đo điện áp AC/DC, đo dòng AC/DC, đo điện trở. Một số đồng hồ có thêm các chức năng như đo diode, đo điện dung.

Điểm khác biệt, trên đồng hồ vạn năng kim có từng mức thang đo điện cho một chức năng. Ví dụ: Chức năng đo điện áp AC sẽ có các mức thang đo như: 10V, 20V, 50V, 100V... Khi đó, người dùng sẽ cần xác định mức điện áp cần đo để chọn được thang đo phù hợp.

Xem thêm: Đồng hồ vạn năng loại nào tốt? Các tiêu chí khi chọn mua

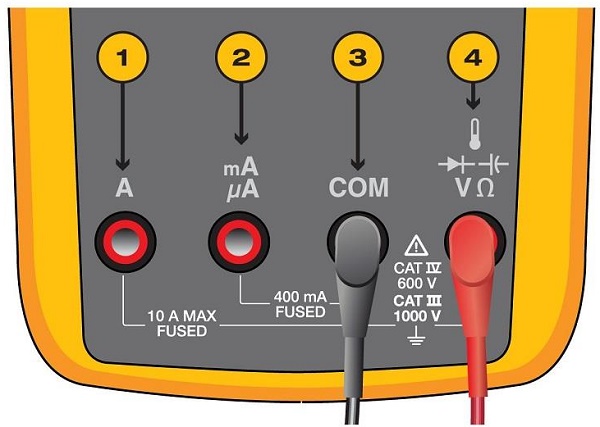

Ký hiệu đồng hồ vạn năng - Cổng kết nối

Trên cả đồng hồ vạn năng điện tử và kim đều có các cổng kết nối que đo điện vào đồng hồ. Bạn cần nắm chắc để kết nối đúng cổn đo, đảm bảo chính xác, tránh hỏng hóc.

 Dưới đây là ký hiệu của các cổng kết nối.

• Cổng mA, µA: Dùng để đo dòng điện thấp, thường kết nối với que đo màu đỏ.
• Cổng COM (Common): Cổng chung màu đen, kết nối với que đo đen và cực âm của mạch cần đo.
• Cổng mAVΩ: Cổng đa năng để đo dòng, điện áp và điện trở – thường cắm que đo đỏ.
• Cổng True RMS: Dành cho đo giá trị hiệu dụng thực của dòng/áp xoay chiều, đảm bảo độ chính xác cao hơn trong điều kiện tải phi tuyến.
• Ký hiệu True RMS: Xuất hiện trên một số đồng hồ có khả năng đo chính xác điện áp xoay chiều không hình sin.
• Ký hiệu an toàn CAT III 600V: Cho biết mức độ bảo vệ điện áp và môi trường sử dụng, phù hợp cho thiết bị dân dụng và công nghiệp.

Ngoài ra, còn có thêm một số biểu tượng, ký hiệu trên đồng hồ vạn năng xuất hiện trên các model khác nhau. Người dùng có thể tìm hiểu thêm về ý nghĩa các ký hiệu trên đồng hồ đo điện khi tìm mua thiết bị tại các đơn vị cung cấp chính hãng.

Bài viết trên đây đã chỉ ra cụ thể về các ký hiệu của đồng hồ vạn năng và giải thích ý nghĩa đầy đủ và chính xác cho người dùng tham khảo. Qua đó, chúng ta cũng có thể thấy được tầm quan trọng của thiết bị vạn năng đối với nhiều lĩnh vực sản xuất và nghiên cứu hiện nay. Nếu bạn có nhu cầu tìm hiểu về các loại đồng hồ vạn năng, ampe kìm Hioki thì có thể liên hệ với Hiokivn.com để được sự hỗ trợ tư vấn tận tình từ các kỹ thuật viên chuyên nghiệp.
