Hướng dẫn sử dụng đồng hồ Hioki 3280-10F đơn giản, dễ dùng
Ampe kìm Hioki 3280-10F là sản phẩm đồng hồ kẹp dòng bán chạy hàng đầu của thương hiệu Hioki bởi khả năng làm việc vượt trội trong tầm giá. Tuy nhiên không phải ai cũng biết cách sử dụng đồng hồ Hioki 3280-10F để ứng dụng vào công việc. Bạn hãy cùng tham khảo bài viết sau nhé!
Tìm hiểu các nút chức năng
Đầu tiên, bạn vẫn luôn cần nắm rõ các nút bấm và chế độ đo trên đồng hồ ampe kìm Hioki 3280-10F để dễ dàng cài đặt chức năng làm việc chính xác. Hioki 3280-10F là dòng ampe kìm đo AC đơn giản, rất dễ thực hiện.

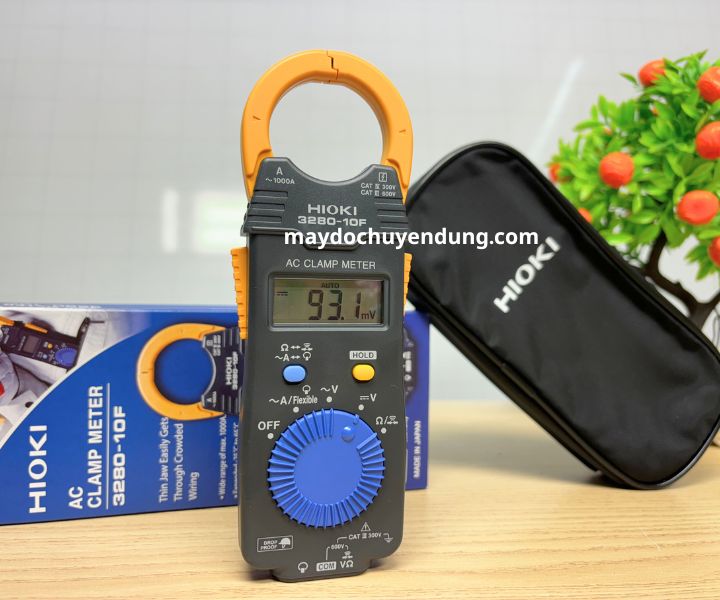

Dưới đây là các nút chức năng trên ampe kìm Hioki 3280
- Nút chọn chuyển đổi chế độ đo: Chuyển từ chức năng đo điện trở sang thông mạch, chuyển đổi từ đo dòng AC sang đo dòng AC với vòng mở rộng CT6280.
- Nút Hold: Giữ kết quả đo.
- Trên núm chọn thang đo sẽ có các vị trí đo điện như sau:
- Nút OFF: Tắt ampe kìm.
- Ký hiệu A~: Thang đo dòng điện xoay chiều / Vòng mở rộng đo dòng AC.
- Ký hiệu V~: Đo điện áp xoay chiều AC.
- Ký hiệu V=: Đo điện áp một chiều DC.
- Ký hiệu Ω/–: Ký hiệu đo điện trở và thông mạch.
- Cổng COM/VΩ: Cổng kết nối dây đo điện với ampe kìm, CT6280.
Hiện nay, trên thị trường có hai loại ampe kìm đo dòng là Hioki 3280-10F và Hioki 3280-70F. Hai sản phẩm này đều được bố trí các nút bấm và chức năng đo giống nhau.
Đây đều là hai chiếc ampe kìm kẹp dòng có các bước đo điện giống nhau. Điểm khác biệt giữa hai sản phẩm chính là Hioki 3280-10F sẽ không đi kèm với vòng mở rộng CT6280. Trong khi đó, Hioki 3280-70F KIT sẽ bao gồm vòng mở rộng dòng đo CT6280 để có thể đo được dòng AC lên tới 4200A.
Xem video: Review Hioki 3280-10f (1000A) Ampe Kìm Đo Dòng AC Nhật Bản
Như vậy, bạn chỉ cần tham khảo cách sử dụng ampe kìm Hioki 3280-10F cũng sẽ có thể sử dụng được 3280-70F dễ dàng. Dưới đây sẽ là hướng dẫn sử dụng chi tiết.
Xem thêm: Top 5 ampe kìm Hioki bán chạy, được tin dùng nhiều
Hướng dẫn cách sử dụng ampe kìm Hioki 3280-10F
Tiếp theo, bạn có thể tham khảo hướng dẫn sử dụng đồng hồ Hioki 3280-10F để đo và kiểm tra điện chính xác.
Hướng dẫn đo dòng AC
Bước 1: Chọn thang đo dòng điện xoay chiều A~.
Bước 3: Bạn ấn nút chuyển đổi giữa đo dòng AC và CT6280 để màn hình hiển thị biểu tượng A~.
Nếu bạn muốn đo bằng CT6280, ấn nút để màn hình hiển thị biểu tượng vòng mở rộng.
Bước 3: Bạn ấn mở hàm kẹp và kẹp vào dây điện cần đo.
Bước 4: Đọc kết quả được hiển thị trên màn hình.
Xem thêm: Cách đo dòng điện 3 pha bằng ampe kìm nhanh và chính xác
Hướng dẫn sử dụng đồng hồ Hioki 3280 đo điện áp AC
Bước 1: Bạn xoay núm chọn thang đo về vị trí thang đo điện ký hiệu ~V.
Bước 2: Kết nối dây đo điện vào ampe kìm. Đặt đầu đo điện vào 2 cực của mạch điện cần đo theo đúng cực: đầu đo màu đỏ - cực dương, đầu đo màu đen - cực âm.
Bước 3: Đọc kết quả trên màn hình.
Cách đo điện áp DC
Bước 1: Bạn xoay núm chọn thang đo về vị trí thang đo điện ký hiệu -V.
Bước 2: Kết nối dây đo điện vào ampe kìm. Đặt đầu đo điện vào 2 cực của mạch điện cần đo theo đúng cực: đầu đo màu đỏ - cực dương, đầu đo màu đen - cực âm.
Bước 3: Đọc kết quả trên màn hình.
Xem thêm: Cách sử dụng đồng hồ ampe kìm chi tiết để đo dòng điện
Hướng dẫn cách đo điện trở
Bước 1: Xoay núm chọn thang đo về ký hiệu điện trở Ω.
Bước 2: Ấn nút chuyển đổi giữa đo điện trở và thông mạch, màn hình hiển thị biểu tượng Ω.
Bước 3: Kết nối dây đo điện vào ampe kìm, đặt đầu đo vào hai đầu điện trở theo đúng cực dương - dương, âm - âm.
Bước 4: Bạn đọc kết quả được hiển thị trên màn hình.
Cách đo thông mạch bằng Hioki 3280-10F
Bước 1: Bạn giữ nguyên thang đo điện trở.
Bước 2: Bạn ấn nút chuyển đổi để màn hình hiển thị biểu tượng thông mạch ))) trên màn hình.
Bước 3: Nếu bạn muốn kiểm tra dây điện chỉ cần mở hàm kẹp và kẹp vào dây điện cần đo.
Nếu bạn muốn kiểm tra mạch điện, kết nối dây đo và đặt đầu đo vào hai đầu ổ điện.
Bước 4: Đọc kết quả hiển thị trên màn hình.
Lưu ý khi sử dụng ampe kìm Hioki 3280-10F
Sau khi nắm được cách sử dụng ampe kìm Hioki 3280-10F, bạn cũng cần có thêm những lưu ý khi sử dụng. Điều này sẽ giúp bạn dùng ampe kìm chính xác, tránh hỏng hóc cũng như đảm bảo an toàn.
Dưới đây là một số lưu ý khi sử dụng ampe kìm Hioki 3280:
- Luôn đọc kỹ và nắm rõ hướng dẫn sử dụng của nhà sản xuất.
- Kiểm tra kỹ ampe kìm trước khi đo để đảm bảo không có hỏng hóc.
- Tháo đầu rò trước khi mở nắp pin.
- Kết nối đúng cực đầu đo ampe kìm với thiết bị cần kiểm tra.
- Khi tiến hành đo điện trở, đo thông mạch cần ngắt nguồn điện.
- Khi đồng hồ báo pin yếu cần thay pin mới để đảm bảo đo chính xác.
- Không đo điện vượt quá ngưỡng phạm vi làm việc của 3280-10F.
- Hạn chế không dùng ampe kìm tại những nơi quá ẩm ướt.
- Nếu không sử dụng cần tháo pin và bảo quản nơi khô ráo.
- Vệ sinh ampe kìm vằng khăn mềm.
Trên đây là những hướng dẫn sử dụng ampe kìm Hioki 3280-10F rất đơn giản, dễ thực hiện. THB Việt Nam hy vọng sẽ giúp bạn có thêm thông tin để tiến hành đo và kiểm tra điện chính xác và an toàn.
