Cách sử dụng đồng hồ ampe kìm để đo dòng điện chi tiết

Hiokivn.com 25/04/2025 8998 lượt xem

    Ampe kìm là một trong những thiết bị đo được sử dụng rộng rãi để kiểm tra dòng điện. Tuy nhiên, không nhiều người biết cách sử dụng đồng hồ ampe kìm chính xác và an toàn khi đo dòng điện cho thông số chuẩn nhất. Cùng tìm hiểu chi tiết về hướng dẫn sử dụng ampe kìm cũng như cách đo ampe kìm ngay sau bài viết dưới đây.

    Khả năng đo dòng điện của ampe kìm

    Ampe kìm có thể đo dòng điện AC, DC hoặc cả hai, giúp kiểm tra dòng điện nhanh chóng và an toàn mà không cần ngắt mạch. Đây là công cụ không thể thiếu cho thợ điện và kỹ thuật viên trong bảo trì, sửa chữa thiết bị điện.

    Đo dòng xoay chiều (AC)

    Chức năng đo dòng xoay chiều AC là chức năng chính của ampe kìm, hoạt động dựa trên nguyên lý cảm ứng điện từ. Dòng AC phổ biến trong sinh hoạt và công nghiệp nên việc kiểm tra thường xuyên giúp thiết bị vận hành ổn định.

    Ampe kìm được ứng dụng chính trong đo cường độ dòng điện
    Ampe kìm được ứng dụng chính trong đo cường độ dòng điện

    Đo dòng một chiều (DC)

    Đối với đo dòng điện DC (còn gọi là dòng điện một chiều) từ trường sinh ra sẽ không biến thiên nên không thể đo được dòng điện DC nếu cấu tạo bằng cuộn dây như trên. Ampe kìm cần tích hợp cảm biến Hall để đo chính xác do dòng DC không tạo từ trường biến thiên như AC.

    Dòng DC phổ biến như pin, hệ thống năng lượng mặt trời, sạc pin, camera an ninh... Người dùng có thể ứng dụng ampe kìm để đo dòng điện trong nhiều lĩnh vực.

    Để nắm được hướng dẫn sử dụng ampe kìm cũng như cách đo ampe kìm cơ bản nhất, bạn có thể tham khảo các thông tin về cách đo cường độ dòng điện bằng ampe kìm ngay dưới đây:

    Cách đo dòng điện bằng đồng hồ ampe kìm

    Do đặc tính của mỗi dòng điện khác nhau nên cách sử dụng ampe kìm để đo dòng điện cũng sẽ khác nhau:

    Cách đo dòng điện 1 chiều bằng ampe kìm

    Cách sử dụng đồng hồ đo ampe để đo dòng điện 1 chiều chạy qua các thiết bị thì người thực hiện cần làm theo các bước sau đây:

    Bước 1: Chỉnh công tắc xoay thang đo DC

    Trên ampe kìm có nút xoay có dấu mũi tên, bạn chú ý xoay đến vị trí thang đo DC, lúc này đây trên màn hình của ampe kìm sẽ xuất hiện biểu tượng hàm kẹp, nghĩa là có thể tiến hành đo.

    Bước 2: Loại bỏ bù trừ dòng điện bằng nút Zero

    Sau khi chỉnh công tắc xoay về thang đo DC, bạn cần chờ màn hình ổn định. Tiếp tục nhấn nút Zero để loại bỏ bù trừ dòng điện giúp hỗ trợ kết quả đo chính xác hơn. Tiếp tục mở hàm bằng cách nhấn vào cần hàm, kẹp vào một trong 2 sợi dây dẫn sau đó nhả nút bấm (không kẹp cả hai sợi dây dẫn).

    cách đo dòng điện 1 chiều bằng ampe kìm
    Cách đo dòng điện 1 chiều bằng ampe kìm

    Bước 3: Đọc kết quả trên đồng hồ ampe kìm

    Từ màn hình của ampe kìm có những thông số hiện lên, khi đó bạn có thể đọc kết quả hiển thị trên đó.

    Xem thêm:

    Cách đo dòng điện xoay chiều bằng ampe kìm

    Tương tự như cách sử dụng đồng hồ ampe kế để đo dòng điện một chiều. Khi tiến hành đo cường độ dòng điện xoay chiều, người dùng cần chú ý:

    Bước 1: Bạn điều chỉnh núm vặn sang thang đo A (AC). Lúc này, màn hình sẽ xuất hiện biểu tượng hàm kẹp, người dùng có thể tiến hành đo dòng điện xoay chiều.

    Bước 2: Đợi màn hình ổn định sau đó nhấn nút Zero để loại bỏ bù trừ dòng điện. Đồng thời, lúc này cần đảm bảo hàm được đóng, không có dây dẫn bên trong hàm. Loại bỏ bù trừ dòng điện giúp đảm bảo kết quả đo lường chính xác nhất.

    Bước 3: Mở hàm, đưa dây dẫn vào bên trong hàm của ampe kìm sau đó đóng chúng lại để tiến hành đo. Lưu ý, kích thước dây dẫn điện cần đảm bảo phù hợp với kích thước hàm kẹp.

    hướng dẫn đo ampe kìm dòng điện xoay chiều
    Hướng dẫn đo ampe kìm dòng điện xoay chiều - đưa dây dẫn vào hàm kẹp

    Bước 4: Đọc kết quả hiển thị thông số đo dòng điện xoay chiều trên màn hình thiết bị. Hoàn thành việc đo lường.

    Để đảm bảo hiệu quả công việc, người dùng nên lựa chọn ampe kìm đến từ các thương hiệu uy tín hiện nay như ampe kìm Kyoritsu, ampe kìm Hioki,…để phục vụ nhu cầu đo lường. Một số sản phẩm ampe kìm được ưa chuộng hiện nay mà bạn có thể tham khảo như: ampe kìm Hioki 3280-10F , ampe kìm Kyoritsu 2200 , Hioki CM4373 , … Bạn có thể tham khảo các sản phẩm này để ứng dụng vào kiểm tra, sửa chữa điện.

    Cách đo điện áp bằng ampe kìm

    Trên các ampe kìm sẽ thường có chức năng đo điện áp một chiều (DC), điện áp xoay chiều (AC) để kiểm tra mạch điện. Bạn cũng có thể tham khảo cách đo điện áp bằng ampe kìm với các bước chi tiết dưới đây.

    Bước 1: Kiểm tra ampe kìm

    Bạn cần kiểm tra ampe kìm phải có chức năng đo điện áp AC/DC với ký hiệu AC là V~, DC là V= ở trên thang đo điện. Tiếp đó bạn kiểm tra que đo điện không bị hỏng hóc. Tiếp theo, bạn tiến hành kiểm tra ampe kìm hoạt động bình thường.

    Nếu ampe kìm không có chức năng đo điện áp AC/DC. Bạn cần chọn thiết bị khác. Một số sản phẩm có chức năng đo điện áp như Hioki 3288, Hioki 3289...

    Bước 2: Kết nối que đo

    • Que đỏ (dương) cắm vào cổng có ký hiệu VΩ hoặc VΩHz.
    • Que đen (âm) cắm vào cổng COM.

    Bước 3: Chọn chế độ đo điện áp

    • Vặn núm xoay (hoặc chọn chế độ trên màn hình nếu là loại kỹ thuật số) đến:
    • ~V nếu bạn đo điện áp xoay chiều (như ổ cắm điện gia đình).
    • =V nếu bạn đo điện áp một chiều (như pin, ắc quy, nguồn DC).

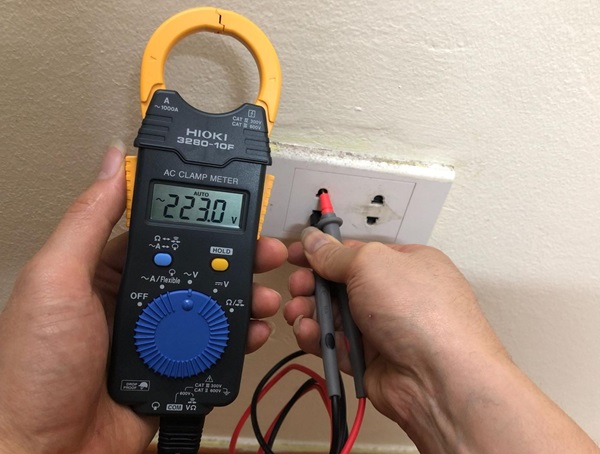

    Hướng dẫn đo điện áp bằng ampe kìm
    Hướng dẫn đo điện áp bằng ampe kìm

    Bước 4: Thực hiện đo

    • Chạm que đỏ vào cực dương, que đen vào cực âm của nguồn điện.
    • Đọc giá trị điện áp hiển thị trên màn hình.

    Xem video: Sử Dụng Ampe Kìm Đúng Cách Và Những Lưu Ý An Toàn Khi Sử Dụng

    Cách đo điện dung bằng ampe kìm

    Tiếp theo trong hướng dẫn sử dụng ampe kìm, bạn có thể tham khảo cách đo điện dung để kiểm tra các tụ điện, linh kiện tử. Cách sử dụng đồng hồ ampe kìm để đo điện dung được thực hiện như sau:

    Bước 1: Kiểm tra ampe kìm cần có chức năng đo điện dung

    Trên ampe kìm, tìm biểu tượng tụ điện (thường là ký hiệu: “–|(–” hoặc “F” cho đơn vị Farad). Nếu không thấy, thiết bị của bạn có thể không hỗ trợ chức năng này.

    Khi đó, bạn nên chọn thiết bị khác để đo được cũng như cho kết quả chính xác. Một số ampe kìm có chức năng đo tụ như Kyoritsu 2056R, Hioki CM4375-50Fluke 375...

    Bước 2: Chuẩn bị đo - Xả tụ

    Ngắt nguồn tụ điện, xả tụ bằng cách nối 2 chân tụ qua điện trở hoặc vít cách điện (tránh giật điện hoặc hỏng thiết bị).

    Tháo tụ khỏi mạch (nếu cần độ chính xác cao).

    Bước 3: Thiện hiện đo

    • Kết nối que đo điện vào ampe kìm: Que đỏ (dương) cắm vào cổng có ký hiệu VΩF hoặc tương đương. Que đen (âm) cắm vào cổng COM.
    • Vặn núm xoay về chế độ đo tụ điện (ký hiệu “–|(–” hoặc “F”).
    • Chạm 2 que vào 2 chân của tụ điện (không phân biệt cực với tụ không phân cực).

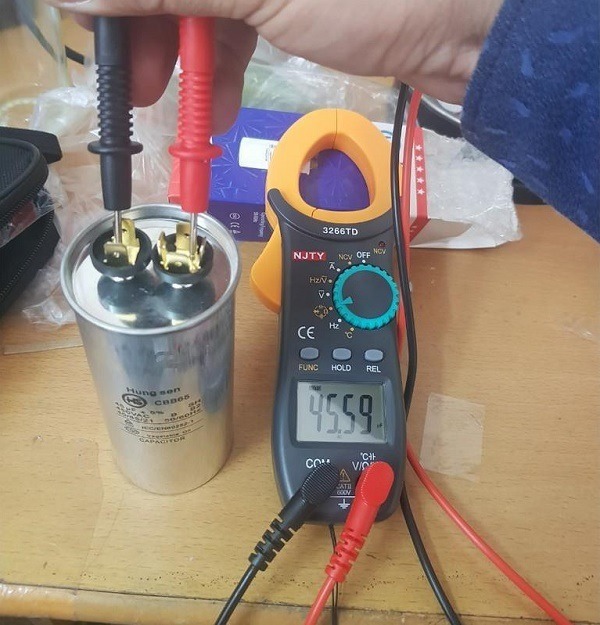

    Cách sử dụng đồng hồ đo ampe kìm kiểm tra điện dung
    Cách sử dụng đồng hồ đo ampe kìm kiểm tra điện dung

    Bước 4: Đọc kết quả trên màn hình

    Đọc giá trị hiển thị (ví dụ: 10μF, 470nF…).

    Lưu ý khi đo tụ điện

    • Phải xả tụ trước khi đo, nếu không có thể gây hỏng ampe kìm hoặc sai số lớn.
    • Tụ điện trong mạch có thể gây sai số do ảnh hưởng của linh kiện xung quanh.
    • Nếu tụ bị rò hoặc khô, giá trị đo được có thể thấp hơn nhiều so với trị số ghi trên vỏ.

    Lưu ý khi đo dòng điện bằng ampe kìm

    Bên cạnh cách sử dụng đồng hồ ampe kìm đúng kỹ thuật như trên. Để đo dòng điện bằng ampe kìm đạt hiệu quả cao, kết quả chính xác, người dùng cần chú ý các vấn đề sau:

    • Giá trị khi đo dòng điện bằng ampe kìm mang tính tương đối, không mang tính tuyệt đối hoàn toàn.

    • Không đo dòng điện cao hơn mức phạm vi của thiết bị, có thể làm hỏng thiết bị và không đảm bảo kết quả đo.

    • Mặc đầy đủ đồ bảo hộ là cách sử dụng đồng hồ đo ampe kìm an toàn mà bạn có thể chủ động nhất. Các đồ bảo hộ cần thiết bao gồm: mũ bảo hiểm, găng tay, quần áo bảo hộ, thảm cao su sẽ giúp bạn tránh tiếp xúc với dòng điện đặc biệt ở những môi trường ẩm ướt.

    • Trước khi tiến hành đo, người thực hiện cần tìm hiểu kỹ về cấu tạo, nguyên lý hoạt động và công dụng của ampe kìm để hiểu rõ hơn về thiết bị và đảm bảo an toàn trong quá trình thực hiện.

    Nhìn chung, hướng dẫn sử dụng đồng hồ ampe kìm không khó để thực hiện. Tuy nhiên, khi thực hiện cách đo dòng điện bằng ampe kìm, người dùng cần chú ý đảm bảo các nguyên tắc an toàn khi tiến hành đo đạc.

    Ngoài ra, việc lựa chọn các ampe kìm chất lượng để thực hiện phép đo là rất quan trọng. Nếu bạn đang cần tìm mua ampe kìm. đồng hồ vạn năng chính hãng, giá tốt hãy tham khảo Hiokivn.com - đại lý phân phối sản phẩm thiết bị đo điện hàng đầu của Hioki Nhật Bản. Liên hệ với nhân viên tư vấn Hiokivn.com để được hỗ trợ tốt nhất về sản phẩm theo hotline: 0902148147 - 0979244335
